El panel de control de alarma contra incendios inteligente NFS-320 es parte de la serie ONYX® de controles de alarma contra incendios de NOTIFIER.
En configuraciones independientes o de red, los productos de la serie ONYX cumplen prácticamente todos los requisitos de las aplicaciones.

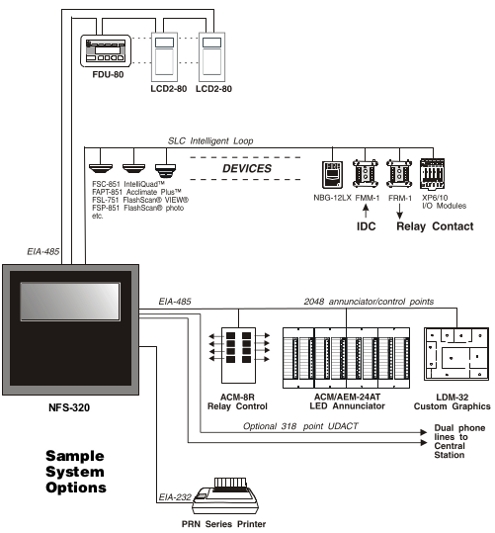

El diseño modular del NFS-320 facilita la planificación del sistema. El panel se puede configurar con solo unos pocos dispositivos para aplicaciones de edificios pequeños o conectarse en red con muchos dispositivos para proteger un campus grande o un bloque de oficinas de gran altura. Simplemente agregue equipo periférico adicional para adaptarse a la aplicación.
Para instalaciones que utilizan NFS-320C, se puede montar un anunciador Serie ACM opcional en el mismo gabinete (hasta 48 zonas/puntos, pedir por separado; ver DN-60085).
Los módulos de monitoreo de Internet de la serie FireWatch IPDACT-2 e IPDACT-2UD permiten el monitoreo de señales de alarma a través de Internet, ahorrando el costo mensual de dos líneas telefónicas comerciales dedicadas. Aunque no se requiere, la línea telefónica secundaria puede conservarse proporcionando comunicación de respaldo a través de la línea telefónica pública conmutada.
NOTA: A menos que se indique con una "R", "C" o "E" específica de la versión al final del número de pieza, "NFS-320" se refiere a los modelos NFS-320, NFS-320R, NFS-320C y NFS-320E.
CARACTERÍSTICAS- Certificado para aplicaciones sísmicas cuando se utiliza con el kit de montaje sísmico adecuado.
- Aprobado para aplicaciones marinas cuando se usa con equipos compatibles listados (ver DN-60688).
- Un circuito de línea de señalización inteligente aislado (SLC) estilo 4, 6 o 7.
- Hasta 159 detectores (cualquier combinación de ion, foto, térmico o multisensor) y 159 módulos (estaciones manuales direccionables, dispositivos de contacto normalmente abiertos, humo de dos hilos, notificación o relé). 318 dispositivos máximo.
- Pantalla estándar de 80 caracteres.
- Opciones de red:
- Red de alta velocidad para hasta 200 nodos (NFS2-3030, NFS2-640, NFS-320(C), NFS-320SYS, NCA-2, DVC, ONYXWorks, NFS-3030, NFS-640 y NCA).
- Red estándar para hasta 103 nodos (NFS2-3030, NFS2-640, NFS-320(C), NFS-320SYS, NCA-2, DVC, ONYX-Works, NCS, NFS-3030, NFS-640, NCA, AFP -200, AFP-300/400, AFP-1010 y AM2020). Hasta 54 nodos cuando se usa DVC en paginación de red.
- Fuente de alimentación de 6.0 A con cuatro circuitos de dispositivos de notificación (NAC) integrados de Clase A/B. Sincronización seleccionable de System Sensor, Wheelock o Gentex strobe.
- Relés integrados de alarma, problema, seguridad y supervisión.
- Utilidad de programación en línea o fuera de línea VeriFire® Tools. Cargue/Descargue, guarde, almacene, verifique, compare y simule bases de datos de paneles. Actualización del firmware del panel.
- Informes de autoprogramación y prueba de paseo.
- DACT universal opcional de 318 puntos.
- Anunciadores remotos de 80 caracteres (hasta 32).
- Anunciadores EIA-485, incluidos gráficos personalizados.
- Interfaz de impresora (impresoras de 80 y 40 columnas).
- Archivo de historial con capacidad para 800 eventos en memoria no volátil, además de un archivo separado solo de alarma de 200 eventos.
- Selección de verificación de alarma por punto, con tally.
- Preseñal/Secuencia de alarma positiva (PAS).
- Opciones de inhibición de silencio y temporizador de silencio automático.
- Funciones de codificación NAC:
- tiempo de marzo.
- Temporal.
- Codificación de dos etapas de California.
- Canadiense de dos etapas.
- Sincronización estroboscópica.
- Programable en el campo en el panel o en la PC, con el programa VeriFire® Tools para verificar, comparar y simular.
- Teclado QWERTY completo.
- El cargador de batería admite baterías de 18 a 200 AH.
- Puntos sin alarma para funciones de menor prioridad.
- ACK remoto/silencio de señal/reinicio del sistema/simulacro a través de módulos de monitoreo.
- Funciones de control de tiempo automático, con excepciones de vacaciones.
- Amplia protección contra transitorios integrada.
- Potentes ecuaciones lógicas booleanas.
CARACTERÍSTICAS INTELIGENTES DE FLASHSCAN®- Encuentre hasta 318 dispositivos en menos de dos segundos.
- Activa hasta 159 salidas en menos de cinco segundos.
- Los LED multicolores hacen parpadear la dirección del dispositivo durante la prueba de paseo.
- Protocolo totalmente digital de alta precisión (patente de EE. UU. 5.539.389).
- Ajuste de sensibilidad manual: nueve niveles.
- Detección inteligente ONYX de prealarma: nueve niveles.
- Ajuste automático de sensibilidad Día/Noche.
- Ventanas de sensibilidad:
- Ion: 0,5 a 2,5 %/pie de oscurecimiento.
- Foto: 0,5 a 2,35 %/pie de oscurecimiento.
- Láser (VIEW®): 0,02 a 2,0 %/pie de oscurecimiento.
- Acclimate® PlusTM: 0,5 a 4,0 %/pie de oscurecimiento.
- IntelliQuad: 1,0 a 4,0 %/pie de oscurecimiento.
- IntelliQuadTM PLUS: 1,0 a 4,0 %/pie de oscurecimiento
- Compensación de deriva (patente de EE. UU. 5.764.142).
- Modo degradado: en el improbable caso de que falle el microprocesador principal del NFS-320, los detectores FlashScan vuelven al funcionamiento degradado y pueden activar los circuitos NAC y el relé de alarma del panel de control. Cada uno de los cuatro circuitos de panel integrados incluye un interruptor de activación/desactivación para esta función.
- El algoritmo multidetector involucra detectores cercanos en la decisión de alarma (Patente de EE. UU. 5,627,515).
- Prueba automática de sensibilidad del detector (cumple con NFPA-72).
- Alerta de mantenimiento (dos niveles).
- Prealarma autooptimizable.
FSL-751 VIEW (ALERTA TEMPRANA MUY INTELIGENTE)? TECNOLOGÍA DE DETECCIÓN DE HUMO- Diseño revolucionario de láser puntual.
- Los algoritmos de detección inteligente avanzados de ONYX diferencian entre señales de humo y no humo (patente de EE. UU. 5,831,524).
- La operación direccionable señala la ubicación del incendio.
- No hay piezas móviles que fallen ni filtros que cambiar.
- Rendimiento de alerta temprana comparable a los mejores sistemas de aspiración a una fracción del costo de por vida.
FAPT-851 ACCLIMATE® PLUSTM ? MULTISENSOR INTELIGENTE DE BAJO PERFIL- El detector ajusta automáticamente los niveles de sensibilidad sin la intervención o programación del operador. La sensibilidad aumenta con el calor.
- tecnología basada en microprocesadores; Combinación de tecnología térmica y fotográfica.
- Compatible con modo FlashScan o CLIP (“clásico”).
- Señal de advertencia de baja temperatura a 40 °F ± 5 °F (4,44 °C ± 2,77 °C).
DETECTOR MULTICRITERIOS AVANZADO INTELLIQUAD FSC-851- Detecta los cuatro elementos principales de un incendio (humo, calor, CO y llamas).
- Compensación automática de deriva del sensor de humo y la celda de CO.
- Alta inmunidad a alarmas molestas.
- Seis niveles de sensibilidad.
FCO-851 INTELLIQUADTM PLUS ? DETECTOR DE FUEGO/CO MULTICRITERIOS AVANZADO- Detecta los cuatro elementos principales de un incendio.
- Señal separada para detección de CO de seguridad humana.
- Base sonora direccionable opcional para tono Temp-3 (fuego) o Temp-4 (CO).
- Compensación automática de deriva del sensor de humo y la celda de CO.
- Alta inmunidad a alarmas molestas.
- Seis niveles de sensibilidad.
CARACTERÍSTICAS DE LANZAMIENTO- Diez peligros independientes.
- Zona cruzada sofisticada (tres opciones).
- Temporizador de retardo y temporizadores de descarga (ajustables).
- Abortar (cuatro opciones).
- Listado de CO2 de baja presión
CARACTERÍSTICAS DE VOZ- Se integra con la serie FireVoice-25/50 (ver DN-7004).
- Se integra a través de una conexión en serie con la serie FireVoice-25/50ZS (ver DN-7003).
CONMUTACIÓN OFFLINE DE ALTA EFICIENCIA ? FUENTE DE ALIMENTACIÓN DE 3,0 A (6,0 A EN ALARMA)- 120 VCA (NFS-320/NFS-320C); 240 VCA (NFS-320E).
- Muestra la corriente/voltaje de la batería en el panel (con pantalla).
Capacidad del sistema- Circuitos de línea de señalización inteligente: 1
- Detectores inteligentes: 159
- Módulos de control/monitoreo direccionables: 159
- Hardware interno programable y circuitos de salida: 4
- Zonas de software programables: 99
- Zonas especiales de programación: 14
- Anunciadores LCD por NFS-320/-320E: 32
- Anunciadores ACS? por NFS-320/-320E: 32 direcciones x 64 puntos
Rangos de temperatura y humedad Este sistema cumple con los requisitos de la NFPA para operar a 0 – 49 °C/32 – 120 °F y a una humedad relativa de 93 % ± 2 % HR (sin condensación) a 32 °C ± 2 °C (90 °F ± 3 °F) . Sin embargo, la vida útil de las baterías de reserva del sistema y los componentes electrónicos pueden verse afectados negativamente por rangos de temperatura y humedad extremos. Por lo tanto, se recomienda que este sistema y sus periféricos se instalen en un entorno con una temperatura ambiente normal de 15 a 27 °C/60 a 80 °F.
Listados y aprobaciones de agencias Los listados y aprobaciones a continuación se aplican al panel de control básico NFS-320. En algunos casos, ciertos módulos pueden no estar listados por ciertas agencias de aprobación, o la lista puede estar en proceso. Consulte a la fábrica para conocer el estado de listado más reciente.
- Listado por UL: S635.
- Listado en ULC: S635 (solo NFS-320C, excluye IPDACT).
- Aprobado por FM.
- CSFM: 7165-0028:0243.
- MEA: 128-07-E.
- FDNY: COA#6085.
- Ciudad de Chicago.
Cuando se utilizan con el sistema marino CAB-BM, el soporte sísmico apropiado y los dispositivos marinos aprobados, estos paneles de control de alarma contra incendios ONYX están aprobados por las siguientes agencias:
- Guardia Costera de EE. UU.: 161.002/50/0 (estándar 46 CFR).
- Lloyd's Register: 11/600013 (categoría ENV 3).
- Oficina Americana de Transporte de Mercancías.
NOTA: Para obtener información adicional sobre el modelo NFS-320C listado en UL y ULC, consulte DN-60085. Para obtener información sobre NFS-320SYS, consulte DN-60637. Para obtener información sobre el sistema marino CAB-BM, consulte DN-60688.
Estándares El NFS-320 cumple con los siguientes estándares UL y los requisitos de los sistemas de alarma contra incendios NFPA 72, IBC y CBC:
- UL 864 (Fuego).
- UL 1076 (Robo).
- LOCAL (Automático, Manual, Flujo de Agua y Supervisión de Rociadores).
- AUXILIAR (Automático, Manual y Flujo de agua) (requiere TM-4).
- ESTACIÓN REMOTA (Automático, Manual, Flujo de Agua y Supervisión de Rociadores) (requiere TM-4).
- PATENTADO (Automático, Manual, Flujo de Agua y Supervisión de Rociadores). No aplicable para FM.
- ESTACIÓN CENTRAL (Automático, Manual, Flujo de Agua y Supervisión de Rociadores) (requiere UDACT).
- VOZ DE EMERGENCIA/ALARMA.
- OT, PSDN (Otras Tecnologías, Red de Datos Conmutados por Paquetes).
- IBC 2000, IBC 2003, IBC 2006, IBC2009 (Sísmica).
- CBC 2007 (Sísmica).
